Пластиковые фиксаторы арматуры PTL
2. Фиксаторы арматуры
Пластиковые фиксаторы арматуры PTL разработаны и изготавливаются в Минске в соответствии со строительными нормами Германии, полностью соответствуют отечественным строительным нормам, но имеют новые функциональные возможности для отечественных потребителей в сравнении с традиционными изделиями подобного типа.
Многократно ускоряется монтаж арматурного каркаса, повышается надежность железобетонных конструкций.
Фиксаторы предназначены для закрепления арматуры (арматурной сетки) в теле бетона в момент заливки с целью обеспечения необходимого защитного слоя между стержнем арматуры и наружной поверхностью железо-бетона.
Основные характеристики фиксаторов арматуры
Защитный слой, мм:
25-35, 30-40, 35-45, 40-50, 45-55, 50-60,
75-85 (стопка из двух фиксаторов 50-60),
100-110 (стопка из трех фиксатора 50-60) и т.д.
Обозначение типоразмера, мм | Высота L, мм | Защитный слой l1, мм | Защитный слой l2, мм |
25-35 | 55 | 35 | 25 |
30-40 | 60 | 40 | 30 |
35-45 | 65 | 45 | 35 |
40-50 | 70 | 50 | 40 |
45-55 | 75 | 55 | 45 |
50-60 | 80 | 60 | 50 |
Диаметр арматуры / арматурной сетки, мм:
3-16 (для рифленой арматуры),
3-18 (для гладкой арматуры).
Какой фиксатор арматуры выбрать?
Фиксаторы разделяются по типоразмеру (величине защитного слоя, которую они обеспечивают) и по типу опоры (для установки на основания различной степени жесткости и зернистости).Опора "Стульчик" – для установки на жесткое основание или т.н. потолочный фиксатор;
Опора "Стандарт" – для установки на поверхность из щебня, гравия, либо плотного утеплителя, например XPS;

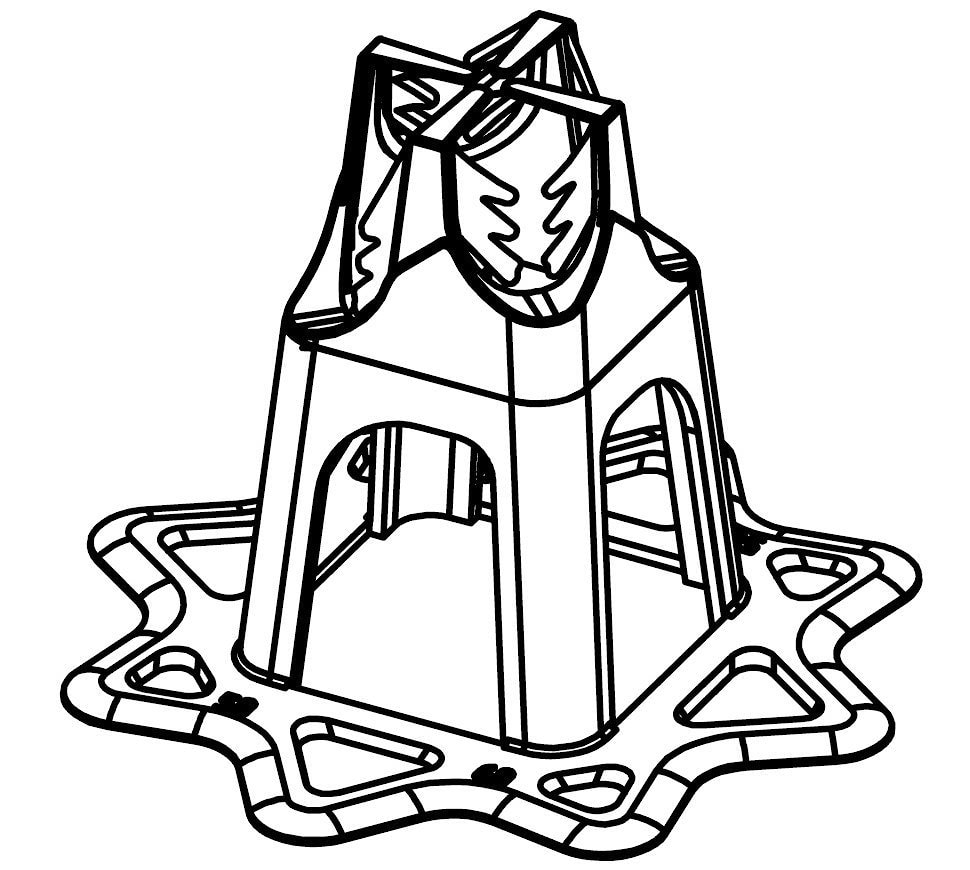

"Опора XL" – с увеличенной площадью для установки на утрамбованную песчаную основу или существующий естественный природный грунт.
Дополнительные способы установки фиксаторов

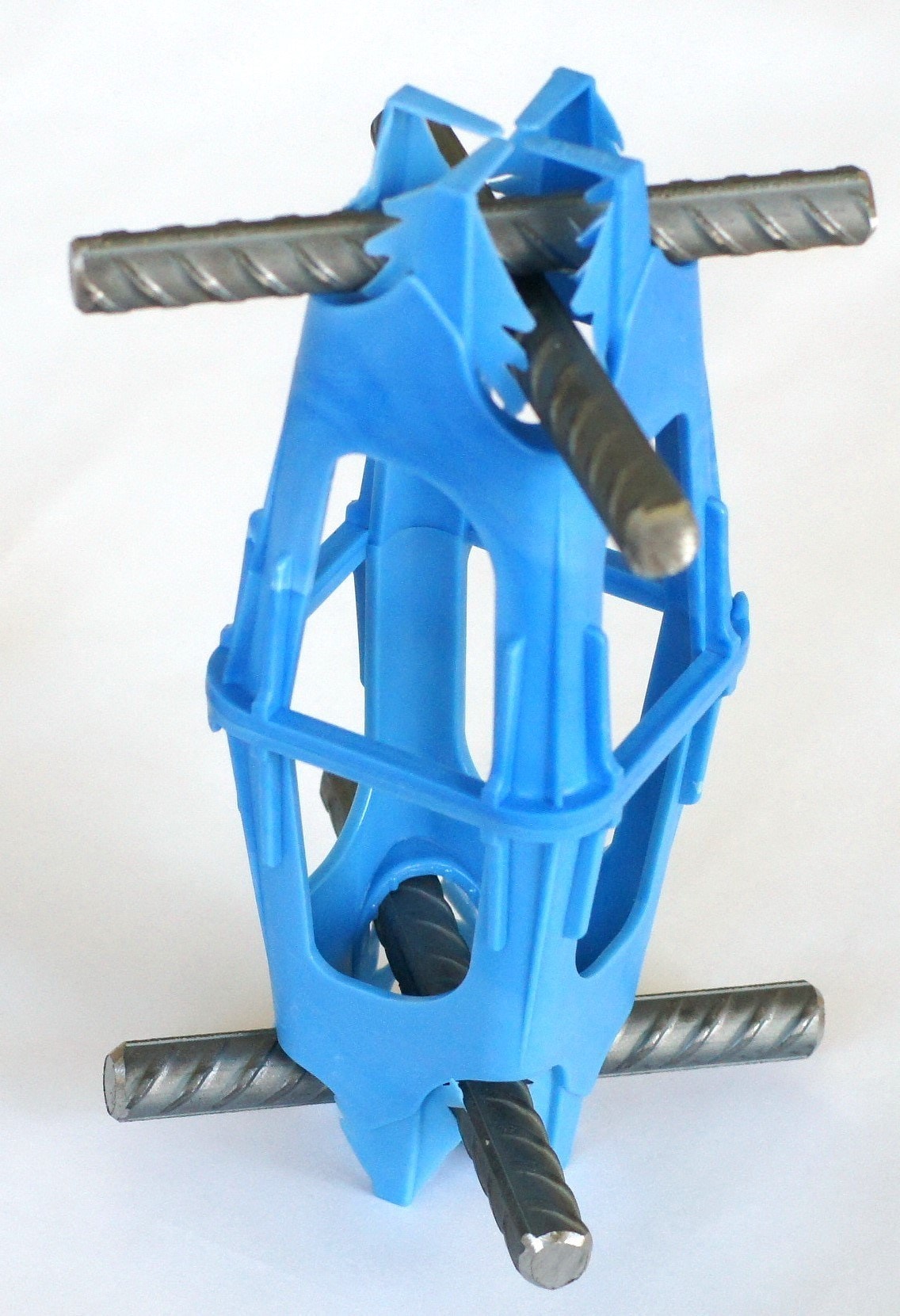

Без существенного уменьшения нагрузочной способности:Вариант "Тандем"

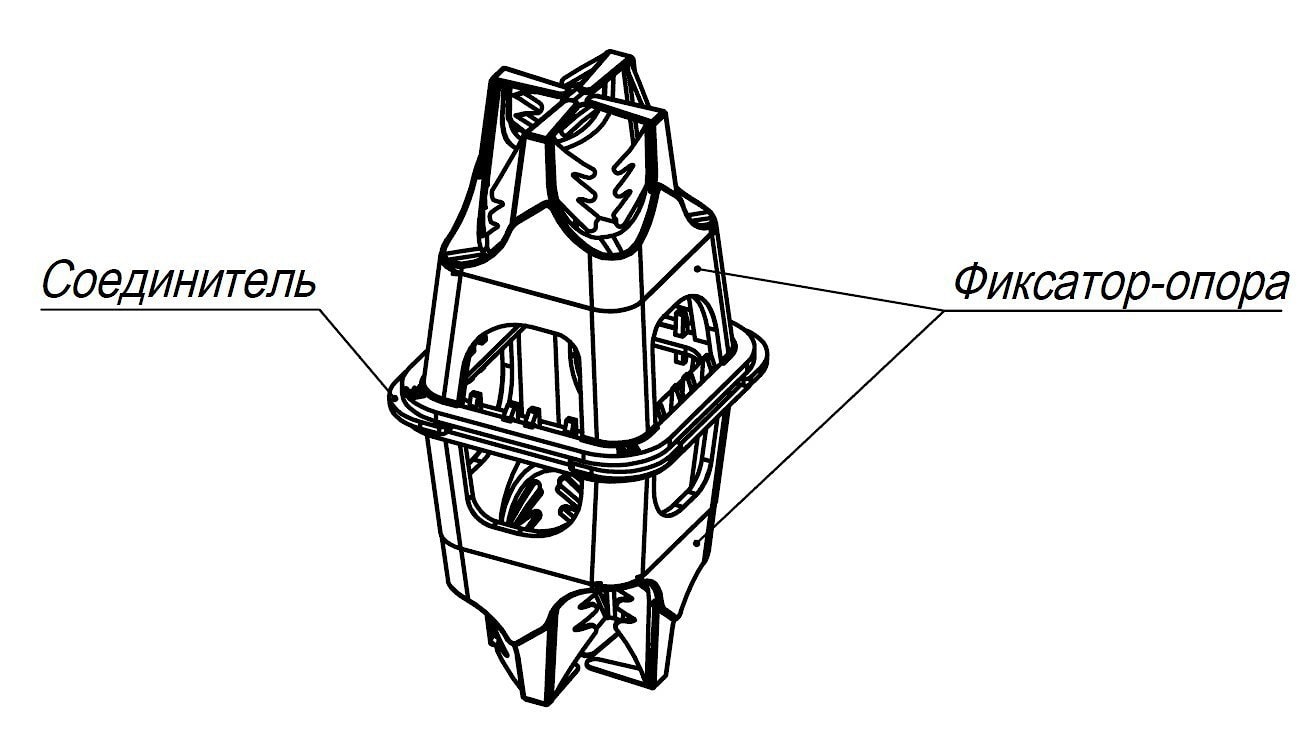

Одинаковые по высоте фиксаторы соединяются с применением специальных соединителей в пару с целью формирования зазора между поясами арматуры.

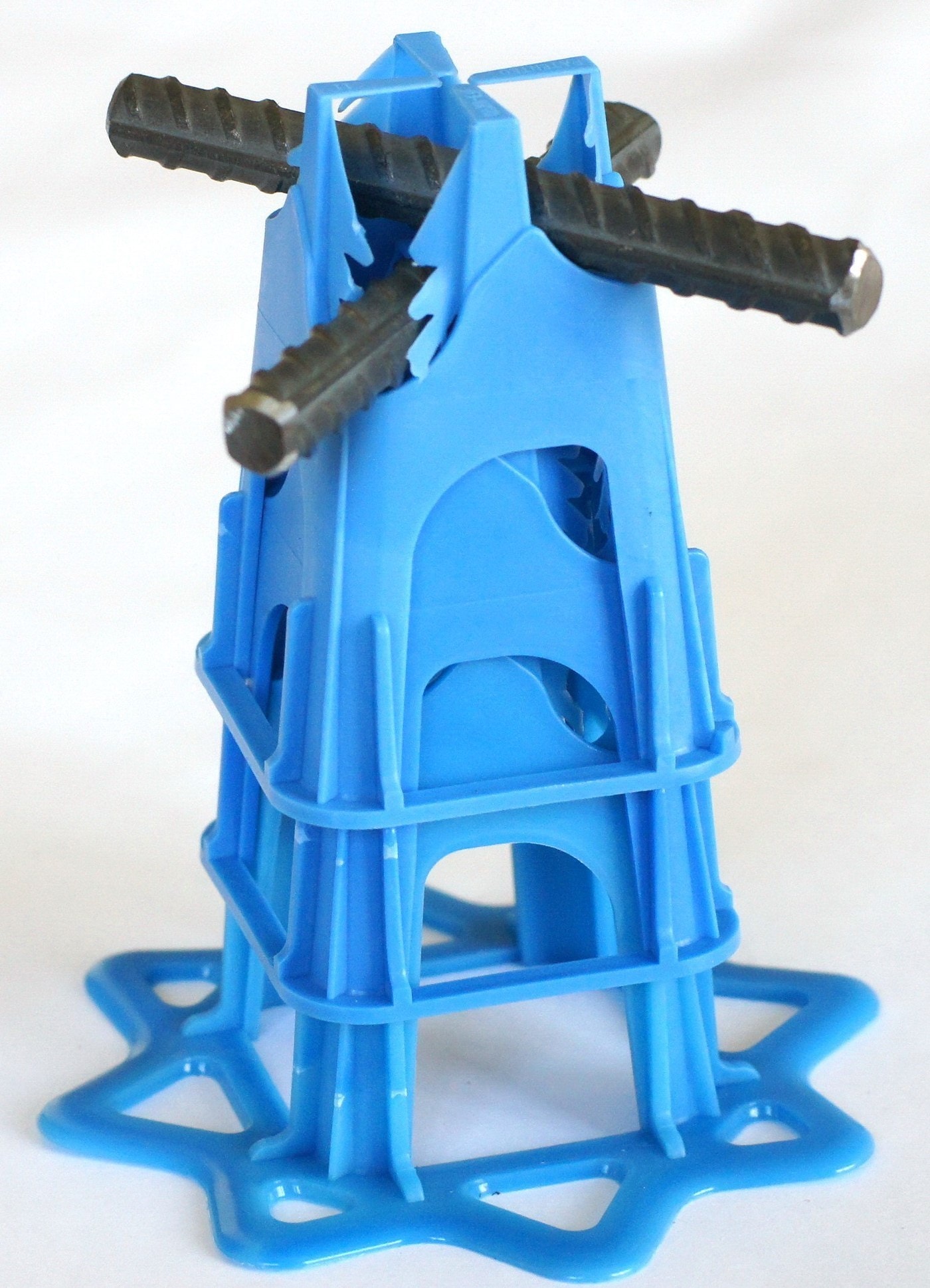

Вариант "Стопка"
Идентичные по высоте фиксаторы устанавливаются в стопку (имеются дополнительные боковые уступы на опорных ножках). При стопировании величина защитного слоя увеличивается на 25 мм на каждую дополнительную единицу.
Преимущества фиксаторов PTL перед аналогами
- отливаются из первичных ударопрочных материалов и выдерживают повышенную нагрузку (в т.ч. при производстве работ при низких температурах), что позволяет уменьшать расход материалов на единицу площади;
- имеют сигнальную окраску (оранжевую, красную, синюю, зеленую, желтую, серую, белую, черную и др. под заказ) для упрощения контроля монтажных работ;
- специальные лепестки позволяют плотно защелкиваться на арматуре (армирующей сетке) в широком диапазоне диаметров от 3 до 18 мм. Для облегчения монтажа, работы можно выполнять в удобном для монтажника положении, до установки в проектное положение;
- могут быть установлены на горизонтальную, а также на вертикальную или наклонно позиционированную арматуру с защелкиванием на перекрестиях во избежание их проворота и выпадения в момент установки опалубки, также могут использоваться вместо фиксаторов "звездочка";
- оригинальная конструкция ребер жесткости позволяет соединять фиксаторы (одной высоты, без учета типа опорной части) в стопку для увеличения защитного слоя;
- могут объединяться в тандем с применением соединителей для формирования зазора между поясами арматуры (многослойный армирующий каркас);
- идеально подходят для установки на перекрестия;
- применимы для многоуровневого армирования.
